开云世界杯官网(中国) DFT若何解说XPS联接能? 能级位移、初态与终态效应及电荷转换关联

评释：本文采算科技主要先容 XPS 联接能、芯能级位移、初态效应、终态效应和电荷转换之间的关系。

XPS 联接能测到的是什么

XPS 的中枢不是径直测“电荷转换量”，而是测芯层电子被光电离时对应的联接能。在履行上，入射光子能量 hν 已知，仪器测出逸出电子的动能 EK，再联接仪器功函数和能量校准，赢得电子正本拘谨在样品中的能量位置。对材料狡计来说，真平日用的不是十足联接能自己，而是团结种元素、不同化学环境之间的 core-level shift，也即是芯能级位移。

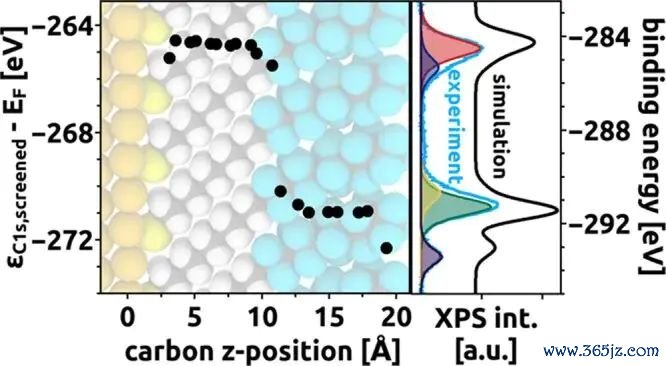

图1. DFT 狡计赢得的 C 1s 芯能级能量与模拟/履行 XP 谱，可径直展示“不同碳原子环境对应不同峰位”的分析逻辑。DOI：10.1021/acs.jpcc.5b12387

联接能发生转移，往往评释该原子周围的静电势、价电子屏蔽、化学键环境或最终空穴弛豫发生了变化。比如 C 1s、O 1s、N 1s、Ta 4f 这类峰，不同官能团、配位层、名义层或氧化环境都会带来可分辨的峰位差。因此，XPS 峰位当先是“局部化学环境的能量指纹”，再进一步才谈电荷转换或价态变化。

DFT 能参与解说，是因为它不错在给定结构上钩算不同原子的芯能级能量，大要狡计引入芯空穴之后的总能量差。前者更接近初态分析，后者更接近终态分析。二者都能匡助谱峰包摄，但它们恢复的问题并不完全一样。

这里还要分手十足联接能和相对位移。履行中一个峰时时要流程能量校准，狡计中也要聘用参照原子或参照能级；真的更可靠的比拟往往是团结体系里面的相对峰位差。淌若把不同履行批次、不同电荷校准样式、不同狡计参照点径直混在一王人，0.2-0.5 eV 的离别就可能不再对应明确的化学含义。

初态效应和终态效应分别评释什么

初态效应关注的是光电离发生之前，原子如故处在什么电子结构和静电环境中。价态升高、吸电子基团增强、局部 Madelung 势改变、界面偶极形成，都可能让芯层电子感受到更强或更弱的拘谨。换句话说，初态分析见原的是“还没打出电子时，这个原子本来就处在什么能量环境里”。

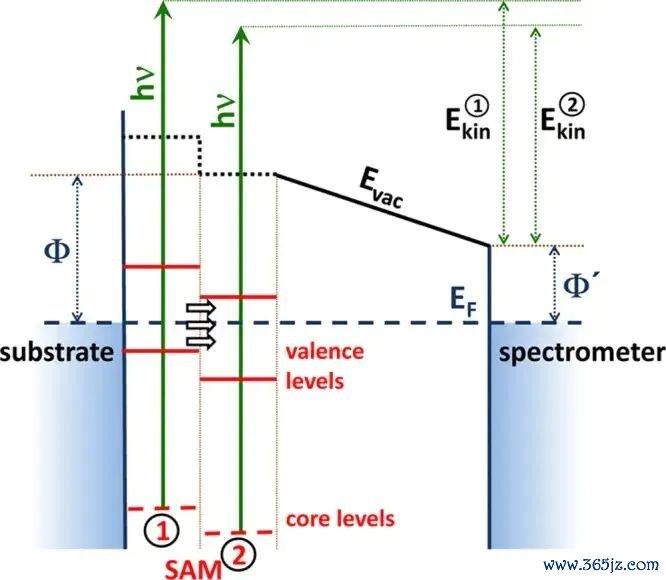

图2. 自拼装单层膜中偶极阵列导致的能级对王人显露，评释 XPS 峰位转移不错来自局部化学环境除外的静电势变化。DOI：10.1021/acs.jpcc.5b12387

终态效应则关注光电离之后系统若何反映。芯层电子被打出后，原子隔邻会留住一个 core hole，周围价电子、金属载流子、名义态或分子骨架会对这个空穴进行屏蔽和弛豫。屏蔽越强，最终态能量越可能被褂讪下来；屏蔽越弱，不异的化学环境也可能阐扬出不同联接能。

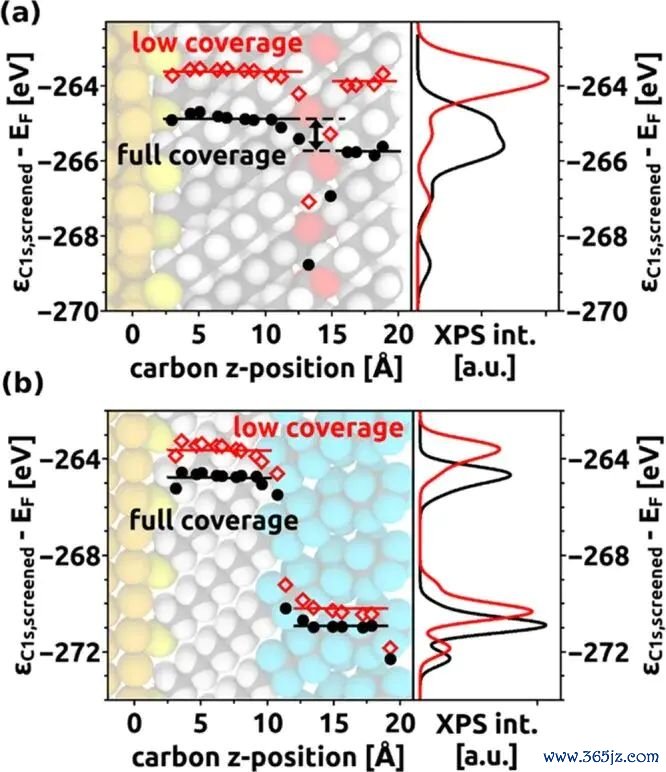

图3. 不同隐敝度下狡计赢得的 C 1s 芯能级能量和 XP 谱对比，体现分子排布、偶极和屏蔽要求会改变峰位。DOI：10.1021/acs.jpcc.5b12387

这亦然为什么不异写“DFT 解说 XPS”，不同论文会禁受不同狡计口径。有的只比拟 Kohn-Sham 芯能级或静电势，用来询查初态化学位移；有的禁受 ΔSCF、Z+1 肖似或显式 core-hole 圭表，用总能量差描写最终态弛豫。淌若不评释使用的是哪一种口径，峰位解说就容易把初态和终态混在一王人。

终态屏蔽在金属、半导体和分子体系中的权重并不交流。金属名义有更多开脱载流子，core hole 更容易被快速屏蔽；绝缘体、有机分子或低维材料的屏蔽才调较弱，局域空穴形成的能量差可能更彰着。因此，不异是一个 XPS 化学位移，在不同材料类别中不应使用完全交流的物理直观。

电荷转换不可径直等同于峰位转移

看到 XPS 峰向高联接能转移，许多东说念主会坐窝写成“电子减少”或“价态升高”。这个说法在某些氧化归附体系里不错开辟，但它不是普适规定。峰位转移是多个效应叠加后的效力，电荷转换仅仅其中一个可能起首。局部电势、周围偶极、配位数、名义层位置、金属态屏蔽和样品充电校准，都可能影响最终峰位。

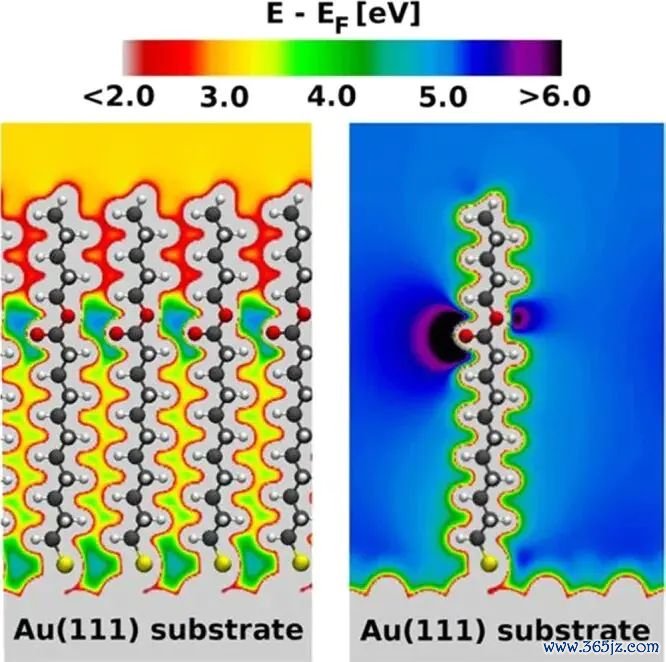

图4. 自拼装单层膜中的电子静电能散布，展示静电势差也能形成芯能级转移，开云世界杯官网(中国)而不一定来自原子净电荷变化。DOI：10.1021/acs.jpcc.5b12387

举例，Bader 电荷给的是电子密度分区后的积分效力，它不错提醒某个原子隔邻电子数变化，但 XPS 联接能还受到芯层轨说念隔邻势场和最终态屏蔽的适度。一个原子 Bader 电荷变化不大，仍可能因为界面偶极或名义层位置出现彰着芯能级位移；反过来，电荷变化彰着，也不一定对应一个简易线性的峰位转移。

球赛投注中国app官方版下载

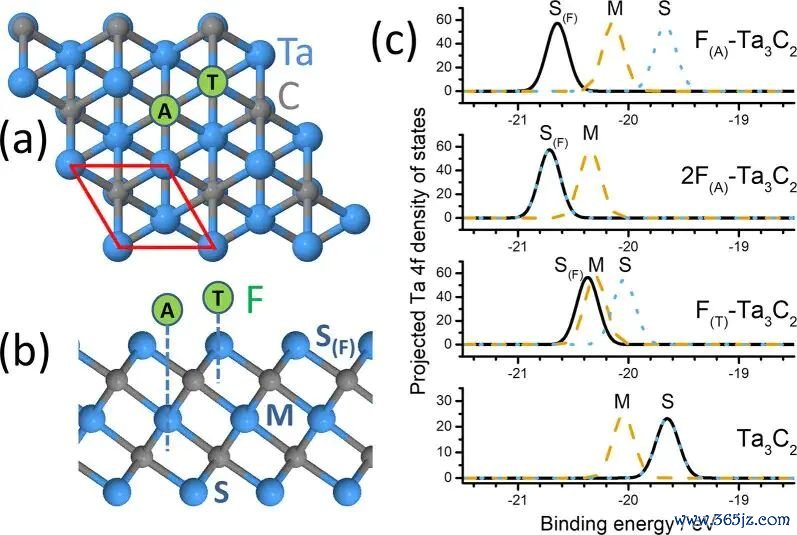

图5. Ta 名义不同层原子的 4f 芯能级位移狡计，评释名义、次名义和体相位置各异自己就会改变联接能。DOI：10.1021/acs.jpcc.2c00981

更稳妥的表述是：XPS 峰位转移不错复古局部化学环境和电子结构发生变化，但淌若要把它进一步解说为电荷转换，需要联接 Bader 电荷、差分电荷密度、PDOS、价带谱、氧化态参照样和校准样式共同判断。

DFT 若何匡助分手不同 XPS 峰

DFT 最有价值的场地，是把履行谱中互相重复的峰，从头对应到结构里的具体原子环境。关于有机单层膜、残障石墨烯、MXene 或氧化物名义，履行上时时只可看到几许峰组；狡计不错一一原子给出 C 1s、O 1s、金属 4f 等芯能级位移，再凭据峰宽和强度组合成模拟谱。这一步恢复的是“哪个峰可能属于哪类原子环境”，而不是单独给出电荷转换论断。

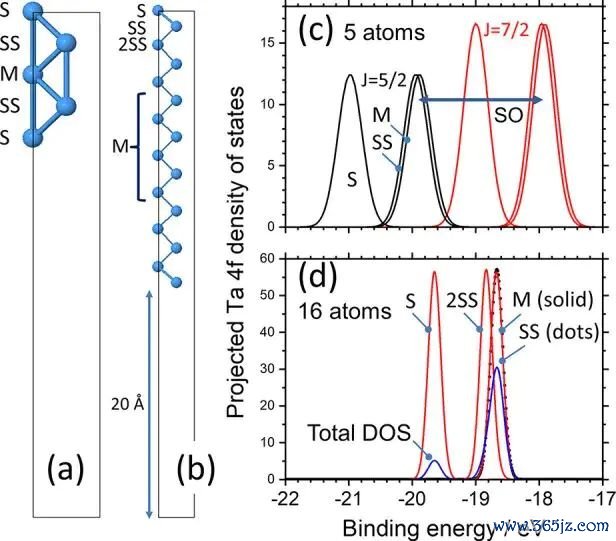

图6. Ta3C2 MXene 结构和瞻望 XPS 谱，展示 DFT 若何把不同原子层、端基和化学环境映射到谱峰。DOI：10.1021/acs.jpcc.2c00981

在官能团化材料中，这种峰包摄尤其紧要。C-C、C-O、C=O、COOH 或残障位隔邻的碳原子，局部键合样式不同，C 1s 联接能也会产陌生裂。若只凭一个峰向高能或拙劣转移，很难分清是氧化进度改变、官能团比例改变，如故局部残障结构改变。

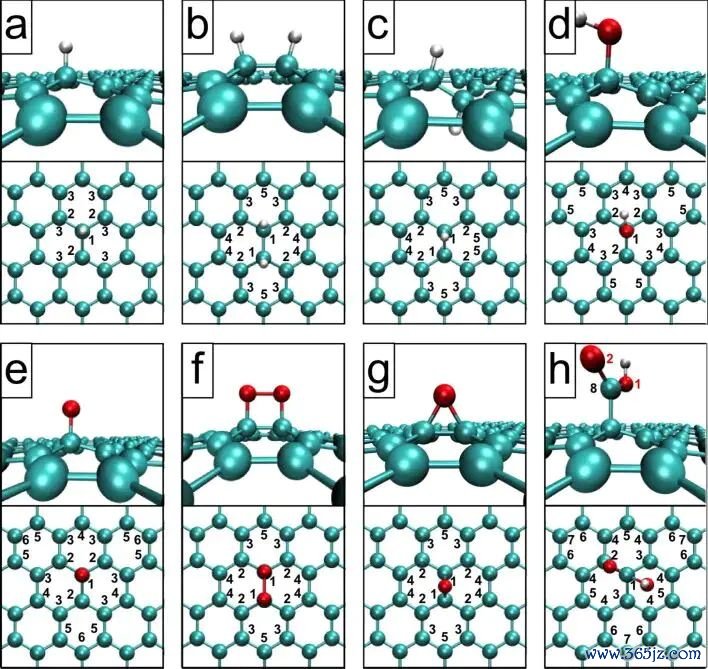

图7. 不同官能团化石墨烯结构模子，为后续 C 1s 芯能级联接能和谱线体式狡计提供结构基础。DOI：10.3762/bjnano.5.12

因此，DFT 援救 XPS 分析一般更安妥作念相对判断：团结元素、团结参考峰、团结狡计口径下，比拟不同位点或不同构型的位移趋势。淌若要追求十足峰位，履行能量校准、样品充电、交换关连泛函、core-hole 处分和名义模子都会过问过错起首。

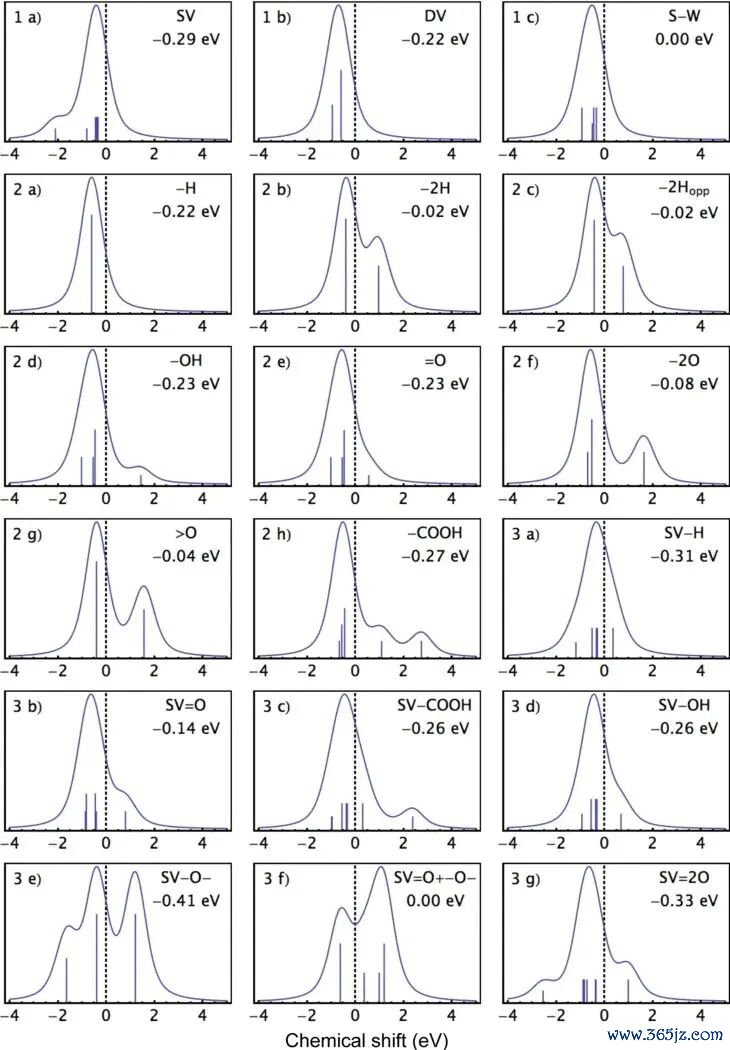

图8. 残障和官能团化石墨烯的狡计谱线体式，评释 DFT 可用于判辨不同结构单位对 XPS 峰组的孝顺。DOI：10.3762/bjnano.5.12

XPS和DFT放在一王人看时应先融合什么

第一件事是融合参考基准。履行谱可能以 C 1s、Au 4f、费米边或圭臬样校准，狡计谱则可能以体相原子、费米能级、平均静电势或某个参考构型为零点。若参考不一致，峰位差就不可径直逐项比拟。

第二件事是明确比拟对象。名义层和体相层、吸附前和吸附后、不同隐敝度、不同官能团比例、不同氧化态圭臬样，比拟逻辑都不同。关于名义材料，XPS 自己还有探伤深度和名义敏锐性；关于金属或半导体界面，终态屏蔽和能级对王人会让峰位解说更复杂。

第三件事是把峰面积、峰位和峰形分开融会。峰位主要对应能量环境，峰面积更接近组分比例，峰宽和分歧称性则可能包含无序、多个肖似环境或金属性反映。DFT 对峰位包摄最有匡助，但不可替代履行拟合中的峰宽、布景扣除和相对含量判断。把这些头绪分开，XPS-DFT 聚首分析才不会被一个峰位数字牵着走。

比拟稳妥的分析法律解说是：先用结构模子和芯能级位移判断峰包摄，再用差分电荷密度和 Bader 电荷询查电子从头散布，随后联接 PDOS、价带谱、功函数或界面偶极评释能级变化起首。XPS 与 DFT 的关系，不是“狡计替履行下论断”，而是把谱峰背后的局部原子环境和电子反映拆得更明晰。

是以开云世界杯官网(中国)，DFT 诚然不错解说 XPS 联接能，但更准确地说，它解说的是不同结构模子下的芯能级位移、初态电势、最终态屏蔽和局部化学环境。把这些信息分明晰，峰位转移才不会被简易写成某一个“电子给了谁、拿了谁”的论断。
